Urutan Kabel UTP Straight dan Cross Over

Share artikel kali adalah tentang kabel UTP (Unshielded Twisted Pair), artikel ini adalah request dari sobat adhie yfs, tanpa bermaksud menggurui berikut adalah bahasan tentang kabel UTP yang penulis ketahui.

Kabel UTP merupakan salah satu media transmisi yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa diandalkan. Sesuai namanya Unshielded Twisted Pairberarti kabel pasangan berpilin/terbelit (twisted pair) tanpa pelindung (unshielded). Fungsi lilitan ini adalah sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah:


Terdapat beberapa jenis kategori kabel UTP ini yang menunjukkan kualitas, jumlah kerapatan lilitan pairnya, semakin tinggi katagorinya semakin rapat lilitannya dan parameter lainnya seperti berikut ini:

• Kabel UTP Category 1
  Digunakan untuk komunikasi telepon (mentransmisikan data kecepatan rendah), sehingga tidak cocock untuk mentransmisikan data.
• Kabel UTP Category 2
  Mampu mentransmisikan data dengan kecepatan sampai dengan 4 Mbps(Megabits per second)
• Kabel UTP Category 3
  Digunakan pada 10BaseT network, mampu mentransmisikan data dengan kecepatan sampai 1Mbps. 10BaseT kependekan dari 10 Mbps, Baseband, Twisted pair.
• Kabel UTP Category 4
  Sering digunakan pada topologi token ring, mampu mentransmisikan data dengan kecepatan sampai 16 Mbps
• Kabel UTP Category 5
  mampu mentransmisikan data dengan kecepatan sampai 100 Mbps,
• Kabel UTP Category 5e
  mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 100 MHz.
• Kabel UTP Category 6
  Mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 200 MHz. Secara fisik terdapat separator yg terbuat dari plastik yang berfungsi memisahkan keempat pair di dalam kabel tersebut.
• Kabel UTP Category 7 gigabit Ethernet (1Gbps), frekwensi signal 400 MHz

Untuk pemasangan kabel UTP, terdapat dua jenis pemasangan kabel UTP yang umum digunakan pada jaringan komputer terutama LAN, yaitu Straight Through Cable dan Cross Over Cable

Kabel straight
Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu  dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Urutan standar kabel straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B (yang paling banyak dipakai) atau kadang-kadang juga dipakai  sesuai  standar TIA/EIA 368A sebagai berikut:

Contoh penggunaan kabel straight adalah sebagai berikut :

1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router

Kabel cross over
Kabel cross over merupakan kabel yang memiliki susunan berbeda antara ujung satu dengan
ujung dua. Kabel cross over  digunakan untuk menghubungkan 2 device yang sama. Gambar dibawah adalah susunan standar kabel cross over.

Contoh penggunaan kabel cross over adalah sebagai berikut :

1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat kabel Straight dan Cross Over

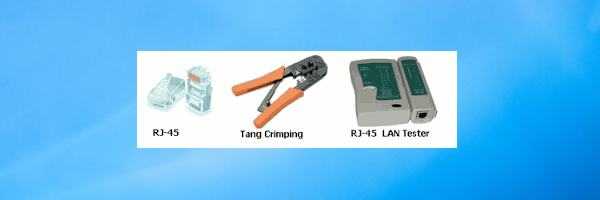

Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu kabel UTP,  Connector RJ-45, Crimping tools dan RJ-45 LAN Tester, contoh gambarnya seperti dibawah ini:

Praktek membuat kabel Straight

1. Kupas bagian ujung kabel UTP, kira-kira 2 cm
2. Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B
3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,
4. Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.
5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.
6. Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain
7. Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.
8. Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor, urutan kabel dari kiri ke kanan (pada gambar dibawah ini urutan pin kabel dimulai dari atas ke bawah).

Demikianlah sekilas penjelasan tentang kabel UTP, category kabel UTP, standar urutan kabel straight dan cross over dan cara membuat kabel jaringan straight menggunakan crimping tools, semoga bisa membantu.

CARA SETING WIFI TP-Link

Kali ini mem-posting artikel tentang networking yaitu cara setting wireless router TP-Link. Disini tidak terlalu rumit dalam mengkonfigurasikan baik sebagai client maupun sebagai gateway wifi atau biasa dikenal sebagai hotspot.

Baik sobat langsung saja, sebelum sobat melakukan konfigurasi ada baiknya kita menentukan terlebih dahulu topologi agar supaya mudah dalam memahaminya :

Berikut gambaran topologinya :

Untuk konfigurasinya sebagai berikut :

1. Untuk lebih memudahkan kita dalam melakukan penyettingan wireless router, terlebih dahulu kita setting alamat komputer atau laptop kita menjadi 192.168.1.2 karena dalam keadaan default TP-Link Wireless Router memiliki alamat 192.168.1.1 sehingga kita men setting komputer kita dengan alamat berbeda, ingat bahwa alamat harus bersifat unik dalam arti tidak ada device network yang sama alamatnya.


2. Buka browser sobat, dalam hal ini saya menggunakan mozilla firefox kemudian inputkan IP Address (alamat) dari Wireless Router tadi yaitu192.168.1.1 ke address bar browser sobat kemudian tekan enter.





3. Masukkan username : admin dan password : admin maka akan muncul interface dari Wireless Router TP-Link. (perlu diketahui bahwa wireless router ini kita akan hubungkan dengan modem ADSL, pada umumnya IP Address default dari modem adalah 192.168.1.1sehingga kita harus mengganti IP Address yang berada di wireless router yang akan kita setting lebih lanjut, untuk mudahnya kita beri saja alamat wireless router menjadi 192.168.2.1 dan alamat komputer/laptop kita ubah menkadi 192.168.2.2 supaya kita dapat melanjutkan settingan terhadap wireless router).
   Pilih menu Network > LAN isikan alamat seperti diatas kemudianSubnet Mask : 255.255.255.0



4. Restart Wireless Router TP-Link dengan memilih menu System Tools > Reboot kemudian tunggu beberapa saat kemudian masuk ke sistem Wireless router TP-Link seperti langkah awal.


5. Setelah masuk ke interface administrator, pilih menu Quick Setupkemudian next dan isikan settingan sebagai berikut :



   • Wireless Radio : Enable
   • SSID : TP-Link_DE3896 (bisa diisi sembarang sesuai nama hotspot sobat)
   • Region : Indonesia
   • Channel : 6 (sesuaikan : channel yang belum dipergunakan disekitar hotspot sobat)
   • Mode : 54Mbps (802.11g)
   • Next


6. Selanjutnya adalah setting Gateway dan DNS dengan memilih menuNetwork > WAN (sesuaikan dengan modem ADSL sobat).


   • Klik Renew pada bagian Gateway dan isikan IP Address modem yaitu 192.168.1.1
   • Checklist bagian Use These DNS Server isikan DNS Server yang terdekat di wilayah sobat misalnya untuk indonesia timur saya menggunakan untuk Primary DNS : 203.130.193.74 danSecondary DNS : 203.130.196.155
   • Save untuk menyimpan hasil settingan.


7. Langkah selanjutnya adalah setting security wireless router nya agar orang yang berhak yang dapat menggunakan koneksi, pilih menuWireless > Wireless Setting :





   • Beri tanda centang Enable Wireless Security
   • Security Type : WEP
   • Security Option : Automatic
   • WEP Key Format : Hexadecimal
   • Key1: 1234567890 (bisa diganti); Key Type: 64bit


8. Langkah terakhir yaitu dengan menyetting DHCP server agar client secara otomatis mendapatkan IP Address sendiri, yaitu pilih menuDHCP > DHCP Setting kemudian isikan range IP Address (sesuaikan berapa komputer/laptop yang akan terhubung) misalnya Start IP Address : 192.168.2.2 dan End IP Address : 192.168.2.10 berarti IP Address (alamat) yang digunakan oleh client baik terhubung menggunakan wifi atau kabel akan menempati alamat 2 sampai dengan 10.


9. Save dan Reboot untuk Wireless Router TP-Link sobat dan siap untuk digunakan.

Mudah bukan, langkah selanjutnya koneksikan Wireless Router TP-Link sobat dengan Modem ADSL agar teman-teman dapat menikmati layanan internet gratis.

Cara Membongkar Laptop ACER Aspire 4253

---

Artikel panduan untuk membongkar /membuka casing (disassembly) laptop Acer Aspire 4253.

Tujuan membongkar : memperbaiki /mengganti keyboard, memperbaiki motherboard, mengganti batery CMOS, membersihkan kipas dan pendingin processor dll.

Peralatan yang diperlukan : obeng (screwdriver) yang sesuai, berukuran kecil, pencongkel (pryer) berbahan plastik /mika, wadah untuk nyimpan sekrup, kwas pembersih dll.
Tips : Bagaimana cara mencabut RAM, cabut kabel FPC, cabut Processor, memisahkan casing dll. silahkan lihat halaman Tips Bongkar Laptop.

Penting : Turn-OFF laptop, lepas batery, cabut kabel charger, cabut Dummy-load.

---

Panduan Membongkar laptop Acer Aspire 4253.

Off-kan laptop. Lepas batery, dan cabut kabel charger.
Note : klik gambar untuk tampil lebih besar, atau klik kanan dan pilih Open in New Tab.

• Melepas Keyboard.

  1. Untuk melepas keyboard ada beberapa titik pengunci seperti dalam Gambar-1.
  2. Congkel dengan hati-hati pada posisi yang ditunjukkan dengan tanda panah.
  3. Angkat keyboard di bagian dekat layar LCD, letakkan telentang agar kabel keyboard bisa dilepas.
  4. Kendorkan retainer pada konektor, dan cabut kabel-nya, dengan hati-hati - Gambar-2. Angkat dan pindahkan keyboard.

• Melepas DVD Drive.
  1. Buka 1-sekrup pengunci DVD drive.
  2. Tarik modul DVD-drive keluar, seperti dalam Gambar-3.

Gambar-1

Gambar-2

Gambar-3

• Melepas cover bawah.

  1. Buka semua sekrup seperti - Gambar-4, ukuran sekrup berbeda.
  2. Lepaskan cover bawah - Gambar-5.
  3. Lepaskan RAM.
  4. Jika diperlukan, ganti batery CMOS - Gambar-6.

Gambar-4

Gambar-5

Gambar-6

• Melepas modul WIFI, modul USB, dan Modul Bluetooth.
  1. Lepaskan kabel antena WIFI dan cabut modul WIFI - Gambar-7.
  2. Lepaskan kabel USB dan modul Port-USB, lalu lepaskan HDD - Gambar-8.
  3. Lepaskan kabel Bluetooth dan modul Bluetooth - Gambar-9.

Gambar-7

Gambar-8

Gambar-9

---

Melepas unit pendingin. Buka semua sekrup unit pendingin, dan lepas kabel Fan - Gambar-10. Angkat unit pendingin, bersihkan dari debu, dan kalau thermal_paste sudah kering (keras), bersihkan dan ganti dengan thermal_paste baru. Jika ingin melepas mainboard, masih perlu melepas sekrup dan beberapa kabel yang masih terhubung dengan mainboard.

Gambar-10

Langkah Langkah Merakit PC Beserta Gambarnya Lengkap

INSTALASI PC

Keamanan  keselamatan Kerja (K3)

Sebelum merakit sebuah PC ada beberapa tips yang perlu diperhatikan, diantaranya adalah :

1. Hindari merakit dalam keadaan berkeringat, karena kemungkinan keringat akan menetes keperalatan yang sedang kita rakit tanpa kita ketahui, lalu saat kita menyalakan power supply maka terjadilah hubungan arus pendek dan dapat merusak hasil rakitannya.

2. Hindari memegang atau menyentuh langsung kaki prossesor yang ada termasuk chipset. Karena dikhawatirkan adanya listrik statis yang dimiliki tubuh kita akan merusak komponen tersebut. Untuk mencegah hal ini kita harus meng-ground-kan tubuh kita dengan cara memegang casing saat power dihidupkan atau dengan memakai gelang anti statis tanpa harus pegang casing.

3. Pada setiap tahap perakitan sebelum menambahkan komponen yang baru, power supply harus dimatikan. Memasang komponen pada saat power supply hidup akan merusak komponen yang akan di pasang dan komponen lainnya.

4. Jangan lupa menyiapkan peralatan dan bahan-bahan sebelum memulai perakitan, agar seluruh kegiatan perakitan tidak terhambat pada kemungkinan kurangnya peralatan yang ada.

5. Hindari pemasangan komponen harddisk dengan kasar, karena dapat merusak harddisk tersebut.

Alat dan Bahan

Alat :

1. Obeng Plus (+)

2. Obeng Minus (-)

3. Tang Lancip (Capit Buaya)

4. Multimeter/Multitester

5. Pinset

6. Gelang Anti Static

Bahan :

1. Motherboard

Motherboard adalah papan induk atau papan rangkaian utama pada komputer, yang berisi rangkaian elektronik yang berfungsi sebagai pusat pengolahan.

2. Processor

Processor adalah komponen komputer yang paling utama karena sangat menentukan baik buruknya kinerja komputer (otaknya komputer). Berfungsi sebagai pengolah data didalam sistem komputer.

Jenis processor yang sering dipakai dalam merakit pc/komputer sendiri yang baik dan benar untuk game maupun biasa ada 2 yaitu Intel dengan tipe pentium III, pentium 4, dual core, quad core, core i3, core i5, core i7 dan AMD dengan tipe sempron, athlon, sampai phenom.

3. Heatsink (Kipas)

Heatsink adalah kipas pendingin processor dan komponen yang lain, karena suhu di processor sangat panas sekali.

4. Harddisk

Harddisk adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi  piringan magnetis. Berfungsi sebagai penyimpan data untuk dapat meningkatkan kinerja komputer.

5. Memory (RAM)

RAM (Random Acces Memory) adalah Internal Memory, yang berfungsi untuk menyimpan data.

6. Floppy Disk Drive (FDD)

FDD adalah sebuah perangkat penyimpanan yang berfungsi untuk menghubungkan perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah Disket.

7. CD/DVD Drive

CD/DVD ROM adalah sebuah perangkat penyimpanan yang berfungsi untuk menghubungkan data, perpindahan data, pembacaan data atau “ penulisan” data dari PC kedalam sebuah CD/Kaset

8. Kartu Grafis (VGA Card)

VGA Card (Video Graphics Adapter) adalah sebuah komponen yang berfungsi untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi.

9. Sound Card

Sound Card adalah sebuah perangkat yang berbentuk lempengan PCB dan mampu mengolah serta menghasilkan suara. Bertugas untuk menunjang fungsi suara dalam PC multimedia.

10. Power Supply

Power Supply adalah sebuah perangkat komputer yang berfungsi untuk mengalirkan listrik ke setiap bagian komputer agar dapat berjalan.

11. Casing

12. Keyboard & Mouse

13. Monitor

Langkah-langkah Perakitan

Berikut ini adalah langkah-langkah perakitan CPU.

1. Letakkan motherboard pada tempat yang datar dan jangan lupa beri alas dengan permukaan yang lembut agar motherboard tidak tergores atau putus jalur komponennya.

 2. Pasang processor pada motherboard. Pemasangan processor usahakan diluar casing agar memudahkan anda dalam pemasangan processor tersebut. Pemasangan processor disesuaikan dengan jenis processor dan motherboard yang digunakan.

 3. Setelah prosessor terpasang kemudian lakukan pemasangan kipas processor.

 4. Pasang RAM pada slot RAM yang tersedia pada motherboard. Pemasangan RAM pada slot harus mengikuti aturan karena apabila terjadi kesalahan dalam pemasangan dapat membuat RAM dan motherboard rusak atau terbakar.

5. Siapkan casing untuk pemasangan semua komponen yang sudah di sediakan.

6. Setelah menyiapkan casing pasanglah catu daya atau power supply seperti gambar dibawah ini.

7. Setelah itu masukkan motherboard pada casing secara perlahan agar motherboard tidak rusak. Pada saat pemasangan motherboard, perhatikan konektor mouse, keyboard, serial, vga dan sound agar terpasang dengan panel yang terdapat pada casing dengan benar.

8. Kemudian bautlah motherboard dengan dudukannya agar kuat dan tidak goyang.

9. Di contoh ini kita menggunakan motherboard yang sudah dilengkapi dengan VGA, Sound Card, dan LAN Card yang sudah menjadi satu dalam motherboard. Komponen yang sudah menjadi satu dengan motherboard disebut dengan komponen ON BOARD.

10. Setelah itu pasanglah CD ROM pada rak yang terdapat pada casing, dengan cara memasukkannya dari depan.

11. Kemudian bautlah CD ROM yang telah terpasang tadi dangan raknya agar tidak goncang. Kemudian pasangkan kabel power dan kabel data atau kabel ATA CD ROM pada motherboard.

12. Pasanglah harddisk pada rak yang terdapat pada casing dengan perlahan agar harddisk tidak terbentur. Karena komponen harddisk ini sangat rawan tehadap goncangan. Kemudian baut dengan kencang agar tidak goyang.

13. Setelah harddisk terpasang lalu pasang kabel data atau kabel ATA harddisk pada motherboard dan pada harddisk itu sendiri.

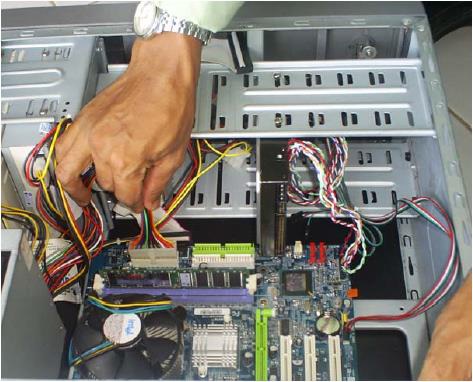

14. Pasang konektor power supply pada tempatnya yang terdapat di motherboard. Jika pemasangan ini salah maka akan mengakibatkan kerusakan yang fatal pada motherboard.

15. Kemudian tancapkan konektor power / restart / hdd lad / power lad dan pad konektor lainnya yang terdapat di motherboard seperti gambar berikut.

16. Setelah semua komponen telah terpasang kemudian pasang penutup casing dengan benar.

Selesai kemudian perakitan tersebut harus kita tes apakah berhasil atau tidak. Pasang kabel port VGA ke monitor kemudian power monitor dan CPU ke saklar listrik, selanjutnya hidupkan bila komputer dapat BOOTING maka perakitan berhasil. Bila tidak dapat BOOTING berarti perakitan belum sempurna, maka harus disempurnakan terlebih dahulu bila nanti ingin menginstal Sistem Operasi nya dengan cara cek kembali semua komponen yang telah terpasang apakah sudah benar atau tidak. Cara Merakit PC / Komputer Lengkap Beserta Gambarnya Terbaru

 Kasus #1. Kasus laptop mati total alias matot

Saat Anda menyambungkan adaptor daya dan tekan pada tombol power, tidak ada tanda-tanda kehidupan sama sekali. Laptop tidak mengeluarkan suara tertentu yang seperti biasa, LED tidak menyala, kipas tidak berputar, layar kosong dan hitam, dll … Singkatnya, laptop mati total.

Apa yang dapat Anda lakukan dalam kasus ini?

1. Pastikan outlet listrik berfungsi atau tidak, dan pastikan adaptor laptop DC mendapatkan daya dari stopkontak. Coba stopkontak.
2. Uji adaptor laptop daya DC, pastikan tegangan output benar. Anda dapat menguji adaptor daya DC dengan voltmeter.
3. Katakanlah adaptor DC baik-baik saja dan tegangan output adaptor benar. Dalam hal ini coba cabut power adapter dari laptop, keluarkan baterai, tunggu 1-2 menit, pasang di adaptor dan coba menyalakan laptop lagi.OK, adaptor sudah diuji dan itu ternyata rusak. Jika Anda memutuskan untuk mengganti adaptor DC asli dengan yang generik, Anda harus mengikuti aturan ini:
   Output tegangan pada adaptor baru Anda harus persis sama dengan pada adaptor asli. Ampere pada adaptor baru bisa sama atau lebih tinggi.Jika tidak membantu dan laptop masih mati, tampaknya motherboard ada dalam masalah  atau ada masalah dengan jack DC daya. Ada kemungkinan jack DC daya rusak dan motherboard tidak mendapatkan pasokan listrik apapun dari adaptor. Dalam hal ini Anda harus membongkar laptop dan mengganti jack listrik.

Kasus #2. Laptop Hidup tapi layar blank

Ketika Anda mencolokkan adaptor daya DC dan tekan pada tombol power, laptop mulai membuat suara-suara normal, LED bekerja dengan benar, tetapi tidak ada yang muncul di layar. Laptop tidak start dengan benar.



Pertama-tama, kita lihat lebih dekat pada layar LCD. Lihat di layar di bawah cahaya terang. Ada kemungkinan bahwa gambar masih di layar tapi sangat samar.

Jika pengamatan menunjukkan tidak ada gambar sama sekali di layar LCD laptop, coba uji laptop dengan menggunakan monitor eksternal. Setelah monitor eksternal terpasang tekan tombol power laptop. Ketika laptop sudah nyala setting ke layar eksternal dengan menekan Fn dan tombol F4 secara bersamaan pada laptop HP, Fn dan tombol F5 pada laptop Toshiba, Fn dan tombol F7 pada laptop IBM. Tergantung permintaan laptop anda. Laptop lain dapat menggunakan kombinasi tombol yang berbeda.

Katakanlah monitor eksternal bekerja dengan baik tetapi layar LCD internal tidak ada tampilan sama sekali. Jika itu yang terjadi, masalah Anda bisa berhubungan dengan layar LCD atau kabel video. Juga, pastikan kabel video membuat hubungan baik dengan motherboard dan layar LCD. Coba buka laptop dan perbaiki kedudukan kabel lalu tes lagi.



Jika kedua monitor tidak ada tampilan, berarti masalah tidak terkait dengan layar LCD atau kabel video. Dari pengalaman saya, masalah ini biasanya terkait dengan memori laptop.



Coba buka dan pasang kembali modul memori, mungkin tidak terpasang baik pada slot memori. Cobalah membersihkan kontak pada modul memori dengan penghapus pensil. Coba pindahkan modul memori ke slot yang lain. Cobalah mengganti modul memori dengan modul lain yang masih baik, mungkin modul asli sudah rusak.

Jika Anda memiliki dua modul memori terinstal, anda dapat mencoba melepas satu per satu lalu tes lagi, mungkin salah satu modul rusak. Coba pasang modul memori yang berbeda ke dalam slot memori yang berbeda.

Jika tes memori ini tidak juga berhasil, maka sekarang kita pindah lokasi sebab ternyata ada kerusakan lain



Coba keluarkan battery, hard drive dan DVD drive dan turn on lagi laptop tanpa komponen tadi.



Juga, cobalah menyalakan laptop dengan monitor eksternal ketika kabel video internal dicabut dari motherboard. Jika laptop start dengan monitor eksternal, tampaknya ada sesuatu yang salah dengan panel layar laptop.



Jika melepas hard drive dan DVD drive, mencabut kabel video tidak membantu, lanjutkan dengan melepas kartu wireless, modem, keyboard.



Jika sampai disini laptop masih bermasalah, sekarang keluarkan mainboard dari tempatnya dan tes dalam keadaan minim komponen. Gunakan monitor ekxternal.



Lakukan tes seperti gambar di atas. Jika kipas pendingin jalan tetapi tetap tidak ada tampilan, chip vga rusak atau mainboard rusak. Lanjutkan dengan mengganti chip vga.

Untuk pembahasan lebih lengkap mengenai artikel di atas, silahkan KLIK DISINI
